Autoblinda AB41

[Kurt_Steiner]

Montaje para la ametralladora Breda 38 en la torreta de un AB41 montado por la fábrica Ansaldo después de 1943.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

Dos AB41 de la R.E.Co. “Lodi” de Túnez armados con una Browning M1919 de 7,62 x 63 mm con dos soportes antiaéreos diferentes. El primer vehículo tenía el soporte soldado a la carcasa del telescopio panorámico. El segundo AB41 tenía la Browning montada en un soporte que estaba fijado al lateral de la torreta.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

El Cañón 20/65 Breda Mod. 1935 en una torreta Modello 1941
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/


Una torreta AB41 con contrapeso y la escotilla trasera abierta para el montaje del cañón.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

[Kurt_Steiner]

Un par de AB41 del Aufklärungs-Abteilung 114. Jäger-Division, en Dalmacia, actual Croacia, en septiembre de 1943. El primero está equipado con neumáticos Pirelli tipo «Libia» en el lado derecho y una rueda no estándar en el lado izquierdo. El de atrás también tenía una rueda no estándar en el lado derecho.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

Una columna del AB41 entrando al oasis de Siwa, 1942. Los tres tenían la parte superior de la puerta abierta para ventilar el interior.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

Un cañón Breda 20/65 Mod. 1935 apoyando el avance de la infantería junto a un AB41 orientado hacia atrás, utilizando su motor para una mayor protección.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

[Kurt_Steiner]

El puesto de conductor trasero del AB41.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

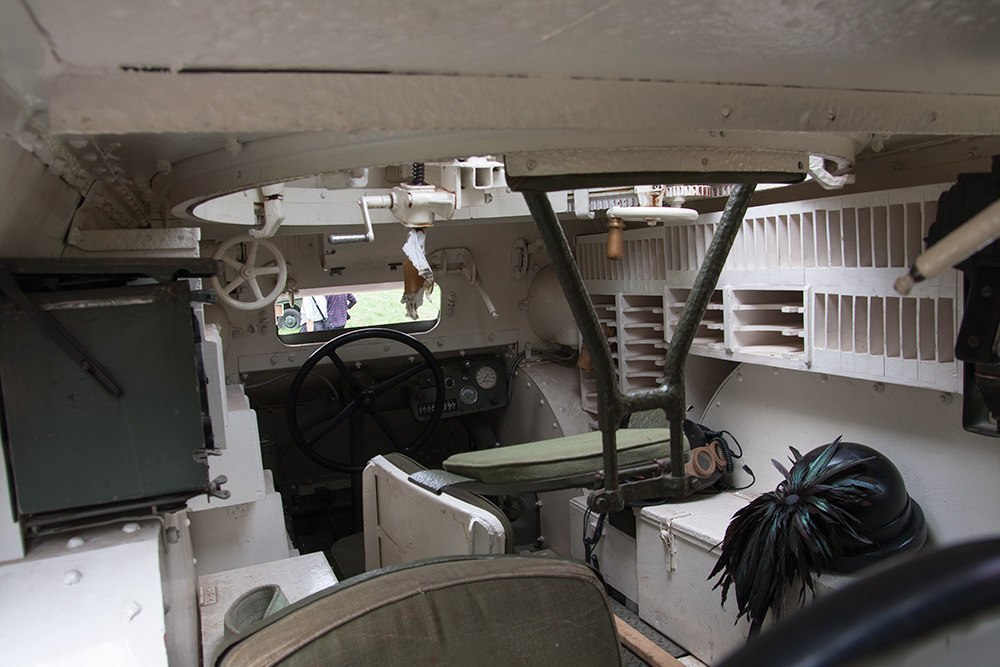

Interior de un AB43. Aunque diferente en muchos aspectos, el interior sigue siendo casi idéntico al del AB41. El volante, el salpicadero y los portamuniciones son claramente visibles en el lado derecho. En el lado derecho, delante del carenado de la rueda de repuesto también se ve la gran caja de almacenamiento con los dos cascos de los tanquistas Bersaglieri. A la izquierda, sobre el carenado de la rueda de repuesto, se puede ver el transmisor de radio y detrás los portamuniciones.
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/

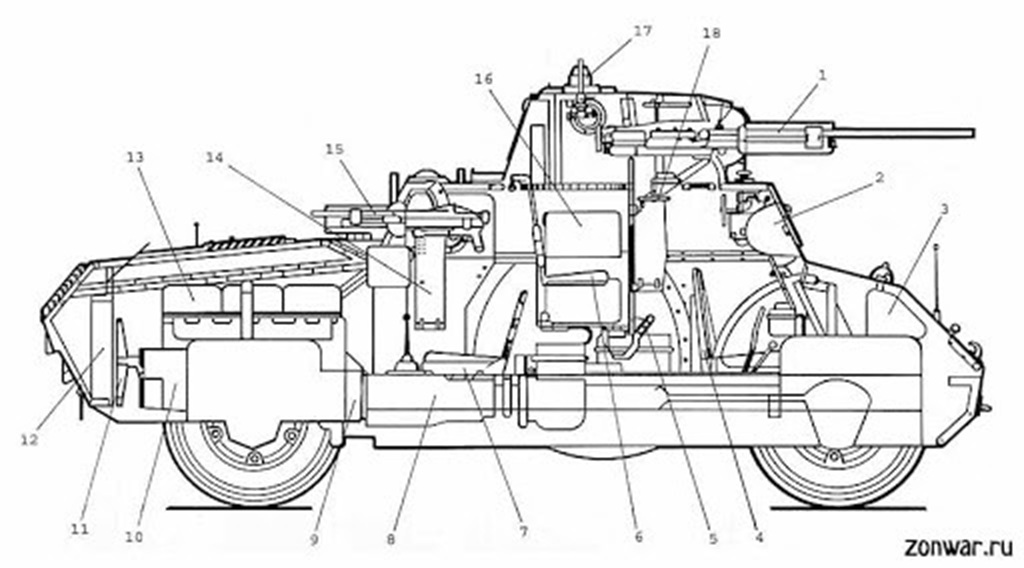

Corte transversal de un AB41 que muestra (1) el cañón Breda 20/65 Mod. 1935 (2) el faro (3) el depósito de reserva de 57 litros (4) el asiento del conductor delantero (5) los pedales para abrir fuego (6) el asiento del comandante/artillero (7) el del ametrallador (8) el compartimento de la batería (9) el eje de transmisión (10) el motor de arranque (11) el ventilador de refrigeración (12) el radiador (13) el motor FIAT-SPA (14) la bolsa de la caja (15) la ametralladora Breda Mod. 38 (16) el transmisor de radio (17) el periscopio panorámico del comandante y, por último, (18) la manivela para girar la torreta
https://tanks-encyclopedia.com/ww2/ital ... inda-ab41/
