Sturmgewehr 45

[vonder]

Hola amigos.
Parece mentira que los ingenieros alemanes, al final de la 2GM, tuvieran todavía inventiva para desarrollar un nuevo fusil de asalto, usando un innovador sistema operativo de retroceso retardado por rodillos.

Comienzo este tema a raiz del post viewtopic.php?f=4&t=10936
En él hay una fotografía donde se ve un grupo de soldados alemanes con este fusil de asalto subidos a un Hetzer.
A decir verdad se ven pocas imágenes de la época con soldados alemanes portando el Stg-45.
Vamos a tratar de buscar esas imágenes...



http://damijwh.blogspot.com.es/2015_02_01_archive.html




http://forum.axishistory.com/viewtopic.php?t=145963

La fotografía superior siempre la he dado como buena. De las pocas imágenes de época donde se ve un miembro del Heer con un Stg-45. Leyendo la página de axis parece que es todo falso...


Saludos.

[Anibal clar]

Hola Vonder.

Lamento ser aguafiestas, pero como dije en el subforo de preguntas, los soldados del Hetzer llevan un Stg 44, no un 45.
Al menos desde mi modesto punto de vista.
Si se amplía la foto, se distingue la varilla que va encima del cañón.


http://www.thefirearmblog.com/blog/wp-c ... _1-tfb.jpg

Ahí se ve la varilla que digo, que acaba en una bolita.

Yo estoy convencido que es un Stg 44.

Saludos.

[vonder]

Hola amigos. Viendo como ha evolucionado el debate...

viewtopic.php?f=4&t=10936



Vaya, al final parece ser que es un 44.

Lástima. Llego a la conclusión que no hay fotos de época del 45 en manos de soldados.

Saludos.

[Wyrm]

Teniendo en cuenta que se construyeron unas ~30 unidades de este arma, no parece raro que haya esta escasez de fotografías. Lo que extraña es que no haya ninguna, y que las que pocaso existan, como la que hay en el primer post, sean realmente fakes.


Saludos.

[Kurt_Steiner]

El desarrollo del Gerat 06 y el Gerat 06H

https://www.youtube.com/watch?v=WEPwmYcCPFs

[Kurt_Steiner]

Fuente https://en.wikipedia.org/wiki/StG_45(M) y https://grokipedia.com/page/StG_45(M)

El StG 45(M) (abreviatura de Sturmgewehr 45, «Fusil de asalto 45»), a veces denominado MP 45(M), fue un prototipo de fusil de asalto desarrollado por Mauser para la Wehrmacht al final de la Segunda Guerra Mundial, que utilizaba un innovador sistema de retroceso retardado por rodillos. Disparaba el cartucho intermedio 7,92 × 33 mm Kurz (o «Pistolenpatrone 7,9 mm») a una cadencia de tiro de aproximadamente 450 disparos por minuto.

Descripción general

El prototipo inicial del fusil de asalto Mauser Gerät 06H
https://en.wikipedia.org/wiki/StG_45(M)

El origen de este rifle se remonta a los últimos años de la Segunda Guerra Mundial, cuando los ingenieros de Mauser en el Grupo de Desarrollo de Armas Ligeras (Abteilung 37) en Oberndorf am Neckar diseñaron el prototipo de rifle de asalto MKb Gerät 06 (Maschinenkarabiner Gerät 06 o "carabina automática 06"), calibrado para el cartucho intermedio 7,92 × 33 mm Kurz. El primer modelo, el Gerät 06, utilizaba un mecanismo de cierre por rodillos, único por su funcionamiento a gas, a diferencia del funcionamiento por retroceso. Originalmente adaptado de la ametralladora MG 42, pero con un cañón fijo y una varilla de pistón convencional accionada por gas. Tras observar el rebote del cerrojo durante las pruebas de disparo del prototipo de rifle semiautomático Gerät 03, con cierre por rodillos, el Dr. Karl Maier, uno de los científicos de Mauser en aquel entonces, se dio cuenta de que, con una cuidadosa atención a las proporciones mecánicas, se podía omitir el sistema de gas. El arma resultante, el Gerät 06H (el sufijo "H" es una abreviatura de halbverriegelt o "medio cerrado"), recibió la designación StG 45(M) (Sturmgewehr 45(M)).

Aunque aparentemente sencillo, el desarrollo del mecanismo de retroceso retardado por rodillos supuso un arduo esfuerzo técnico y personal, ya que ingenieros, matemáticos y otros científicos alemanes tuvieron que colaborar, en un esfuerzo conjunto, bajo la dirección de Ott-Helmuth von Lossnitzer, director del Instituto de Investigación de Armamento y del Grupo de Desarrollo de Armamento de Mauser Werke. Los experimentos demostraron que las armas de retroceso retardado por rodillos presentaban rebote del cerrojo. Para contrarrestar este rebote, era necesario encontrar el ángulo óptimo en la punta de la cabeza del cerrojo. El matemático Dr. Karl Maier proporcionó el análisis de los componentes y ensamblajes del proyecto de desarrollo. En diciembre de 1943, Maier ideó una ecuación que los ingenieros utilizaron para modificar los ángulos del cajón de mecanismos a 45° y 27° en la pieza de bloqueo con respecto al eje longitudinal, resolviendo así el problema del rebote del cerrojo. Con estos ángulos, la relación de transmisión geométrica del portacerrojo a la cabeza del cerrojo se convirtió en 3:1, por lo que la parte trasera del portacerrojo se vio obligada a moverse tres veces más rápido que la cabeza del cerrojo. Las fuerzas hacia atrás sobre el portacerrojo y el cajón de mecanismos fueron de 2:1. La fuerza y ​​el impulso transmitidos al cajón de mecanismos aumentan con la fuerza y ​​el impulso transmitidos al portacerrojo. Aumentar el peso del portacerrojo reduce la velocidad de retroceso. Para el proyecto Mauser Gerät 06H/StG 45(M), Maier asumió una cabeza de cerrojo de 120 g y un portacerrojo de 360 ​​g (relación 1:3). Sin embargo, el diseño requería que el cerrojo comenzara a moverse mientras la bala aún estaba en el cañón y la vaina percutida estaba completamente presurizada. El uso de recámaras cortadas tradicionalmente provocó la separación de las cabezas de las vainas durante las pruebas. Este problema se solucionó mediante la creación de 18 ranuras longitudinales de alivio de gases en la recámara. Estas ranuras permitían que los gases de combustión fluyeran por el cuello y la parte frontal de la vaina, igualando así la presión entre la superficie exterior frontal y el interior de la vaina. Durante este proceso, la parte frontal de la vaina solía presentar marcas de quemadura longitudinales y ennegrecidas alrededor de su diámetro, características de las armas de fuego posteriores con sistema de retroceso retardado por rodillos, que también utilizaban este principio de recámara ranurada.

El sistema de retroceso retardado por rodillos fue patentado por Wilhelm Stähle y Ludwig Vorgrimler de Mauser.

Al igual que el fusil de combate/automático alemán FG 42 y el fusil de asalto Sturmgewehr 44, el StG 45(M) fue una de las primeras armas de fuego en línea que incorporó una configuración de retroceso lineal. Este diseño sitúa tanto el centro de gravedad como la posición de la culata prácticamente alineados con el eje longitudinal del cañón, una característica que aumenta la controlabilidad al reducir la elevación de la boca del cañón durante el fuego en ráfaga o automático. La línea de mira elevada sobre el eje del cañón también se adoptó de estos diseños, ya que ayuda a ampliar el alcance de "puesta a cero en combate". La tendencia actual hacia miras elevadas y cartuchos intermedios de mayor velocidad y trayectoria más plana en los fusiles de asalto se debe en parte al deseo de ampliar aún más el alcance máximo a quemarropa, lo que facilita el uso de este tipo de fusil.

El StG 45(M) fue concebido para reemplazar al fusil de asalto StG44, dado que este último era bastante caro y su producción requería mucho tiempo. Comparado con el coste del StG44 de 70 ℛ︁ℳ︁, el coste calculado del StG45(M) fue de 45 ℛ︁ℳ︁. Al igual que el StG44, esta arma utilizaba ampliamente componentes de acero prensado y estampado (avanzados para la década de 1940, lo que suponía un ahorro de costes) en lugar de piezas mecanizadas. Solo se produjeron kits de piezas para 30 fusiles completos antes del final de la guerra. El StG 45(M) tenía una línea de mira elevada sobre el eje del cañón, en parte para optimizar el alcance máximo a quemarropa en comparación con los cartuchos de fusil de máxima potencia, el modesto rendimiento balístico externo del cartucho 7,92 × 33 mm Kurz, la ergonomía y el control del retroceso.

Aunque el StG45(M) estaba diseñado para usar el mismo cargador de 30 cartuchos que su predecesor, el fusil suele representarse con el cargador de 10 cartuchos diseñado para el Volkssturmgewehr. Los ingenieros de Mauser utilizaron el cargador más corto durante las pruebas, ya que su menor tamaño facilitaba su manejo al disparar en el campo de tiro de las instalaciones de Mauser.

El Museo de Tecnología de Defensa Alemana de la Bundeswehr en Coblenza posee un ejemplar de este modelo en su colección.


El Sturmgewehr con un cargador de 10 balas-
https://en.wikipedia.org/wiki/StG_45(M)

[Kurt_Steiner]

Diseño y características
Mecanismo de funcionamiento
El StG 45(M) utilizaba un sistema de funcionamiento de retroceso retardado por rodillos, con dos rodillos cilíndricos montados en la cabeza del cerrojo que se encajaban en huecos dentro del muñón del cajón de mecanismos. Este diseño retrasaba el movimiento hacia atrás del cerrojo aprovechando el impulso del retroceso para crear una desventaja mecánica, donde la fuerza inicial era absorbida principalmente por el portacerrojo, más pesado, en lugar del propio cuerpo del cerrojo, más ligero, asegurando que la presión en la recámara descendiera a niveles seguros antes de que comenzara la extracción. A diferencia de los sistemas de funcionamiento por gas, este mecanismo no requería puerto de gas, pistón ni roscas en el cañón, lo que simplificaba la disposición interna.

En el ciclo de disparo los gases en expansión impulsaban la bala hacia adelante mientras que el retroceso empujaba el portacerrojo hacia atrás contra los rodillos bloqueados. Una pieza de bloqueo angular o cuña en el portacerrojo mantenía inicialmente los rodillos extendidos hacia afuera, resistiendo el desbloqueo inmediato; A medida que el portacerrojo continuaba su movimiento, los rodillos se comprimían hacia adentro, desacoplándose del muñón tras un retardo preciso. Esto permitía que el cerrojo girara ligeramente y extrajera la vaina vacía. En los primeros prototipos, las recámaras estriadas facilitaban la eliminación de residuos y una eyección fiable mediante la ventilación de los gases alrededor de la vaina. La vaina vacía era entonces expulsada, y el muelle recuperador devolvía el portacerrojo hacia adelante, extrayendo un nuevo cartucho del cargador y reiniciando los rodillos para el siguiente ciclo.

El fusil admitía el modo de fuego selectivo mediante su mecanismo de disparo, permitiendo el modo semiautomático para disparos controlados o el modo automático para fuego sostenido, con una cadencia de tiro de aproximadamente 450 disparos por minuto. Esta funcionalidad se lograba mediante un selector que modificaba el acoplamiento del fiador, permitiendo que el portacerrojo funcionara continuamente en fuego automático sin mayor complejidad

En comparación con el StG 44 accionado por gas, el sistema de retroceso retardado por rodillos ofrecía ventajas significativas en cuanto a simplicidad, con menos piezas móviles —eliminando el pistón de gas y sus componentes— y una mayor compatibilidad con la construcción en acero estampado para la producción en masa. También contribuyó a un mecanismo general más ligero, reduciendo el tiempo y los costos de fabricación, a la vez que mantenía la fiabilidad en condiciones de combate. Este enfoque marcó un cambio evolutivo con respecto a los prototipos anteriores accionados por gas, priorizando la eficiencia mecánica.

Construcción y componentes
El StG 45(M) presentaba un receptor de chapa de acero estampado diseñado para una producción en serie económica, utilizando técnicas sencillas de conformado y soldadura para minimizar los requisitos de mecanizado. Este enfoque constructivo, combinado con otros componentes estampados para la culata y los accesorios externos, permitió una construcción más ligera y escalable en comparación con los diseños anteriores. El sistema de retroceso retardado por rodillos desempeñó un papel clave para posibilitar esta construcción estampada al eliminar la necesidad de un complejo mecanismo accionado por gas.

El fusil incorporaba una culata fija de madera con una configuración alineada, que alineaba el cañón, la culata y el centro de gravedad para reducir el retroceso y mejorar el control del tirador durante el disparo. Entre los elementos ergonómicos se incluían una empuñadura de pistola angulada para un mejor manejo y una palanca de seguridad de fuego selectivo situada en el lado izquierdo del cajón de mecanismos, que permitía alternar entre los modos semiautomático y automático. Los prototipos exploraron opciones como una culata metálica plegable para mayor compacidad, aunque la configuración estándar de tiempos de guerra conservaba la culata fija de madera.

Los componentes clave priorizaban la simplicidad y la compatibilidad con los sistemas existentes. El StG 45(M) utilizaba un cargador extraíble, normalmente de 10 cartuchos para las pruebas, pero fue diseñado para aceptar los cargadores de 30 cartuchos del StG 44 para mayor flexibilidad operativa. Las miras consistían en una mira trasera tangencial ajustable graduada hasta 600 metros, con una mira delantera de poste protegida, que proporcionaba una puntería precisa sobre el eje del cañón alineado. En los primeros prototipos se incluyó un regulador de gas ajustable, pero este resultó innecesario en la versión final con retroceso retardado por rodillos.

En general, el diseño logró importantes ahorros en costos y eficiencia de producción, con un costo de fabricación estimado de 45 Reichsmarks —aproximadamente el 65 % de los 70 Reichsmarks del StG 44— gracias a la reducción del número de piezas y un ensamblaje optimizado, lo que podría reducir a la mitad el tiempo de producción, a unas 7,4 horas por unidad. Este enfoque modular priorizó la escalabilidad en tiempos de guerra, manteniendo la fiabilidad.

Especificaciones
Características físicas
El StG 45(M), desarrollado por Mauser como prototipo de fusil de asalto a finales de la Segunda Guerra Mundial, presentaba un diseño compacto optimizado para el asalto, con una culata en línea que mejoraba la ergonomía al alinear el cañón con el hombro del tirador para minimizar la elevación de la boca del cañón durante el disparo.

Las principales especificaciones físicas del StG 45(M) incluían una longitud total aproximada de 900 mm descargado, con una longitud de cañón de 400 mm. El peso del fusil en vacío variaba entre 3,7 kg y 4,0 kg según los prototipos y las fuentes, lo que reflejaba pequeñas variaciones de diseño en materiales y componentes. Utilizaba el cartucho intermedio 7,92 × 33 mm Kurz, con un estriado de cuatro ranuras dextrógiras optimizado para estabilizar el proyectil más ligero y corto de este cartucho.

Longitud total: 900 mm (sin munición)
Longitud del cañón: 400 mm
Peso (vacío): 3,7–4,0 kg
Calibre: 7,92 × 33 mm Kurz
Capacidad del cargador: 30 cartuchos (estándar, compatible con cargadores del StG 44); variante experimental de 10 cartuchos
Estriado: 4 estrías, giro a la derecha

El diseño priorizaba la construcción en metal estampado para el cajón de mecanismos y el guardamanos, lo que contribuía a su ligereza en comparación con los fusiles de alta potencia de la época, a la vez que mantenía la durabilidad necesaria para el fuego selectivo.

El StG 45(M) alcanzaba una velocidad inicial de aproximadamente 640–650 m/s al disparar el cartucho intermedio 7,92 × 33 mm Kurz, lo que proporcionaba un rendimiento balístico suficiente para enfrentamientos a corta y media distancia, típicos de la doctrina de fusiles de asalto. Esta velocidad contribuyó a un alcance efectivo de 300 metros para objetivos puntuales, con un alcance máximo de aproximadamente 800 metros en condiciones óptimas, lo que permitió fuego de supresión más allá de las capacidades de los subfusiles, manteniendo la controlabilidad.

En modo automático, la cadencia de fuego del arma era de 350 a 450 dpm, equilibrada para permitir ráfagas sostenidas sin un consumo excesivo de munición. El control del retroceso se mejoró gracias al diseño de la culata en línea recta, que alineaba el cañón y la culata para minimizar la elevación de la boca del cañón durante el fuego automático, mejorando el control del tirador en comparación con diseños anteriores.

La configuración en línea y el conjunto del cerrojo más ligero tenían como objetivo reducir la elevación de la boca del cañón y el impulso de retroceso.

Optimizado específicamente para el cartucho 7,92 × 33 mm Kurz, el mecanismo de retroceso retardado por rodillos garantizaba un funcionamiento fiable con este cartucho intermedio. La adaptabilidad del diseño se demostró posteriormente en variantes de posguerra para otros calibres, como el 7,62 × 51 mm OTAN.

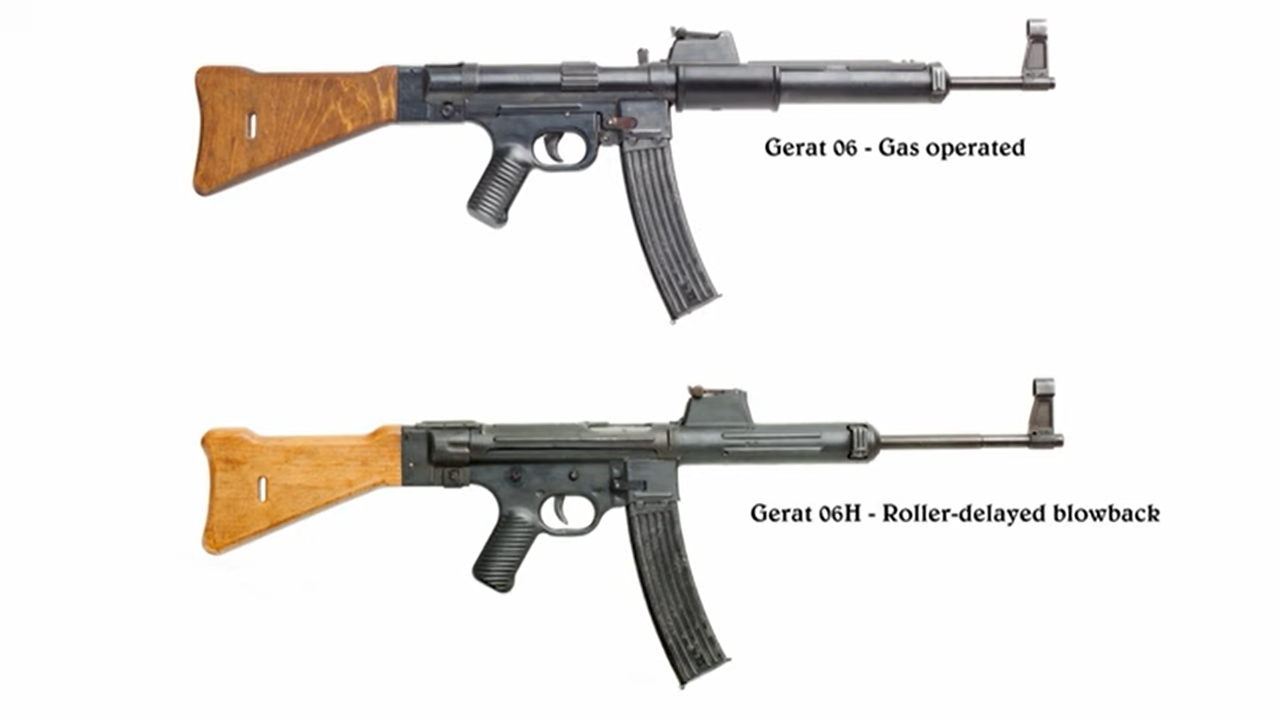

Arriba, un Gerat 06. Abajo, un Gerat 06H.
